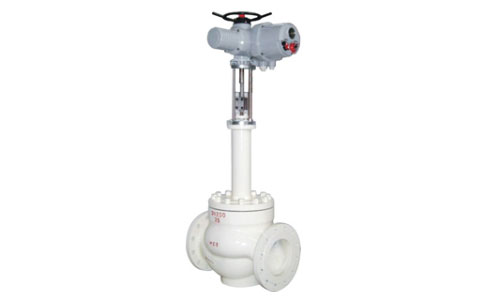

電動CV3000調節閥
主要類別：CV3000調節閥
發布日期：2019-06-30
瀏覽次數：
產品描述
配AUTORK IK/IKT系列智能型電動氣動疏水閥-電動CV3000調節閥
AUTORK IK/IKT系列智能型電動執行器，系中德合資，在ROTORK二代產品基礎上做了重大改進：主要是控制部分集成度大大提高，性能相對更加穩定可靠，產品采用嚴格意義上的智能型非侵入式設計，整機防護等級全部達到最高標準IP68。同時有效降低了成本，在充分滿足用戶技術需要和交貨期需要以及售后服務需要的前提下帶給客戶的是非?？捎^的成本及綜合效益。
主要功能及特點：
1． 大屏幕高清晰LCD數字液晶顯示及就地磁感應開關控制；
2． SOC單芯片集成控制技術及ESD功能（即“緊急停車”功能）；
3． 自動相位保護和修正功能；超強檢錯報警功能；
4． 紅外線遙感技術，非接觸式閥位測量和力矩測量技術；
5． 電機過熱保護等安全保護功能等。
IKMD系列性能參數
AUTORK IK/IKT系列智能型電動執行器，系中德合資，在ROTORK二代產品基礎上做了重大改進：主要是控制部分集成度大大提高，性能相對更加穩定可靠，產品采用嚴格意義上的智能型非侵入式設計，整機防護等級全部達到最高標準IP68。同時有效降低了成本，在充分滿足用戶技術需要和交貨期需要以及售后服務需要的前提下帶給客戶的是非?？捎^的成本及綜合效益。
主要功能及特點：
1． 大屏幕高清晰LCD數字液晶顯示及就地磁感應開關控制；
2． SOC單芯片集成控制技術及ESD功能（即“緊急停車”功能）；
3． 自動相位保護和修正功能；超強檢錯報警功能；
4． 紅外線遙感技術，非接觸式閥位測量和力矩測量技術；
5． 電機過熱保護等安全保護功能等。
IKMD系列性能參數
| 執行器型號 | IKMD10 | IKMD18 | IKMD20 | ||||||
| 法蘭型號 | F10 | F10 | F14 | ||||||
| 螺桿直徑/螺距 | 25/3 | 25/3 | |||||||
| 最大線性行程 | 115 | ||||||||
|
執行器轉速 (rpm) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
| 18 | 0.9 | 8.1 | 16.1 | 0.9 | 15.9 | 28.59 | 2.1 | 24.26 | 36.4 |
| 24 | 1.2 | 8.1 | 16.1 | 1.2 | 15.9 | 25.42 | 2.8 | 24.26 | 36.4 |
| 36 | 1.8 | 7.9 | 15 | 1.8 | 14.3 | 25.42 | 4.2 | 20.22 | 24.3 |
| 48 | 2.4 | 7.7 | 14.7 | 2.4 | 12.7 | 22.26 | 5.6 | 16.17 | 20.2 |
| 72 | -- | -- | -- | -- | -- | -- | 8.4 | 14.15 | 16.1 |
| 執行器型號 | IKMD20 | IKMD25 | |||||||
| 法蘭型號 | F14 | F14 | |||||||
| 螺桿直徑/螺距 | 38/15 | 33/7 | 38/15 | ||||||
| 最大線性行程 | 115 | ||||||||
|
執行器轉速 (rpm) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
| 18 | 5.4 | 16.7 | 25.1 | 2.5 | 45.5 | 60.7 | 5.4 | 31.3 | 41.7 |
| 24 | 7.2 | 16.7 | 25.1 | 3.4 | 45.5 | 60.7 | 7.3 | 31.3 | 41.7 |
| 36 | 10.8 | 13.9 | 16.7 | 5.0 | 38.4 | 48.5 | 10.8 | 26.4 | 33.3 |
| 48 | 14.4 | 11.1 | 13.9 | 6.8 | 30.3 | 40.4 | 14.4 | 20.85 | 27.8 |
| 72 | 21.6 | 8.9 | 11.1 | 10.1 | 30.3 | 40.4 | 21.6 | 20.85 | 27.8 |
